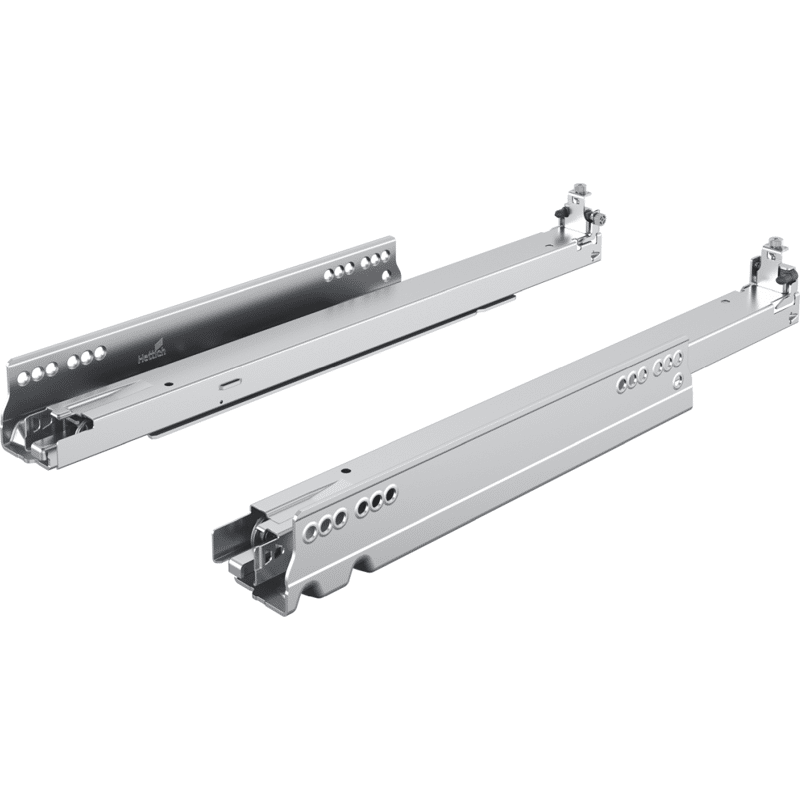

Vollauszug Actro 5D, 500 mm, links und rechts, XL (70 kg)
Technische Daten
| Nennlänge | 500 mm |
| Belastbarkeit | 70 kg |
| Anschlagseite | links/rechts |
| Einbaubreite | 23 mm |
| Ausf. | mit Silent System |
| Auszugsart | Vollauszug |
| Führungsart | Verdeckte Führung |
| Montage | Aufschiebemontage |
| Einsatzbereich | Möbel |
| Zargendicke max. | 16 mm |
| Höhenverstellung | 3 mm |
| Lochabstand (b1) | 256 mm |
| Lochabstand (b2) | 320 mm |
| Modellname | Actro 5D |
| Modellnum. | 9.257.123 |
| Oberfläche | verzinkt |
| Radialverstellung | +/- 1,5 mm |
| Seitenverst. | +/- 1,5 mm |
| Verstellmöglichkeit | werkzeuglose Höhenverstellung, Seitenverstellung, Radialverstellung, Neigungsverstellung |
| Werkstoff | Stahl |
| Produktart | Unterflur-Vollauszug |
Produktbeschreibung
Vollauszug zur Kombination mit Holzschubkasten
Integrierte Dämpfung Silent System
Optional: Öffnungssystem Push to open Silent
Werkzeuglose Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm
Optional: Tiefenverstellung bis + 4 mm
Belastungsklassen XS (10 kg) / L (40 kg) / XL (70 kg)
Belastbarkeit nach EN15338, Level 3
Stahl verzinkt
Set besteht aus:
1 Stück Auszugsführung Actro 5D, links und rechts
Hinweise:
Schnäpper muss separat bestellt werden
Dokumente
Qualitätskriterien
PDF
Montage Actro 5D
PDF
Montage PTO Silent
PDF
PDF 2D-Schnitt
PDF
Artikeldaten 2D/3D (DWG/DXF)
ZIP
Schnittzeichnung 2D (DXF)
ZIP
Artikelseite (PDF)
PDF
01 - SEEFELDER Hauptkatalog 2019 - 2021
