Einschwenkbeschlag Lift Up, Kunststoff
Produktbeschreibung
Für Holzfronten oder Holzrahmenfronten
Klappengewicht inkl. Griff max. 8 kg

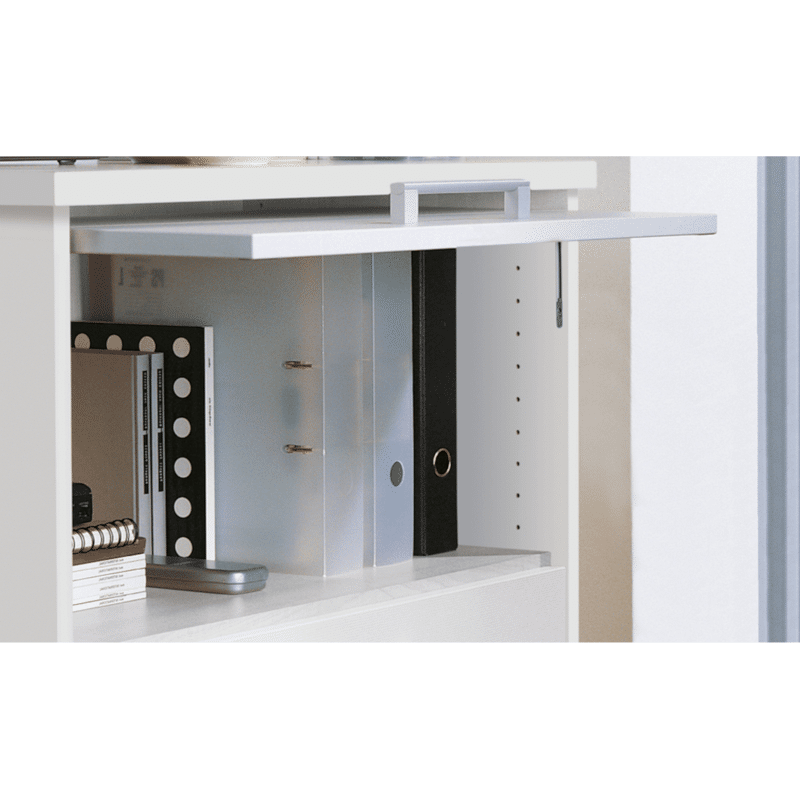

Die einliegende Klappe ist einfach montierbar und verschwindet beim Öffnen nahezu komplett im Schrank
Der Griff muss in der Mitte der Klappenfront montiert sein
Höhenverstellung ± 1,25 mm
Klappenmaße: Höhe 145 - 400 mm, Breite max. 1200 mm
Kunststoff grau

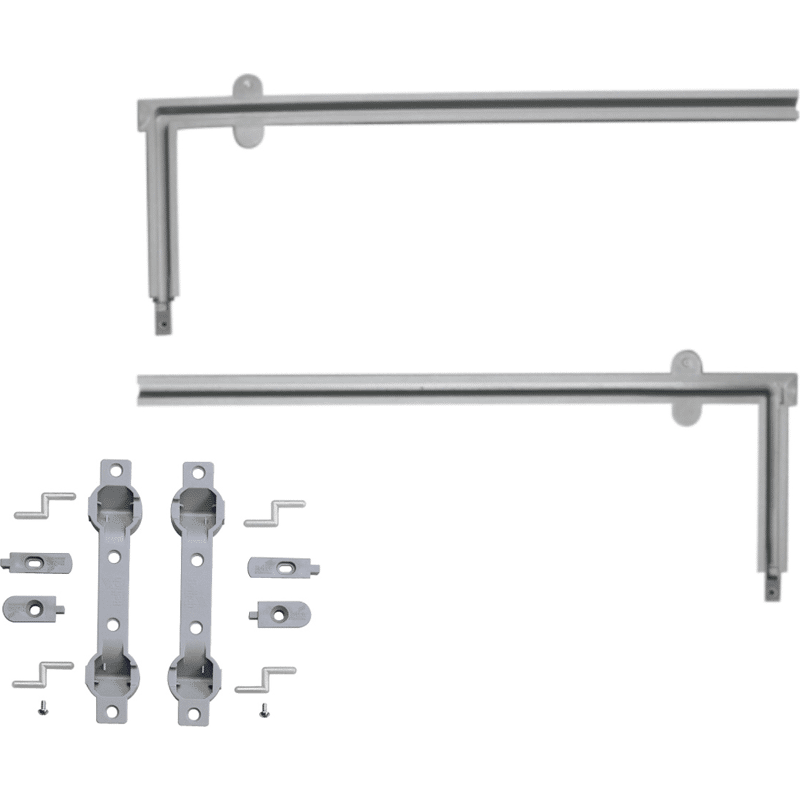

Set besteht aus:

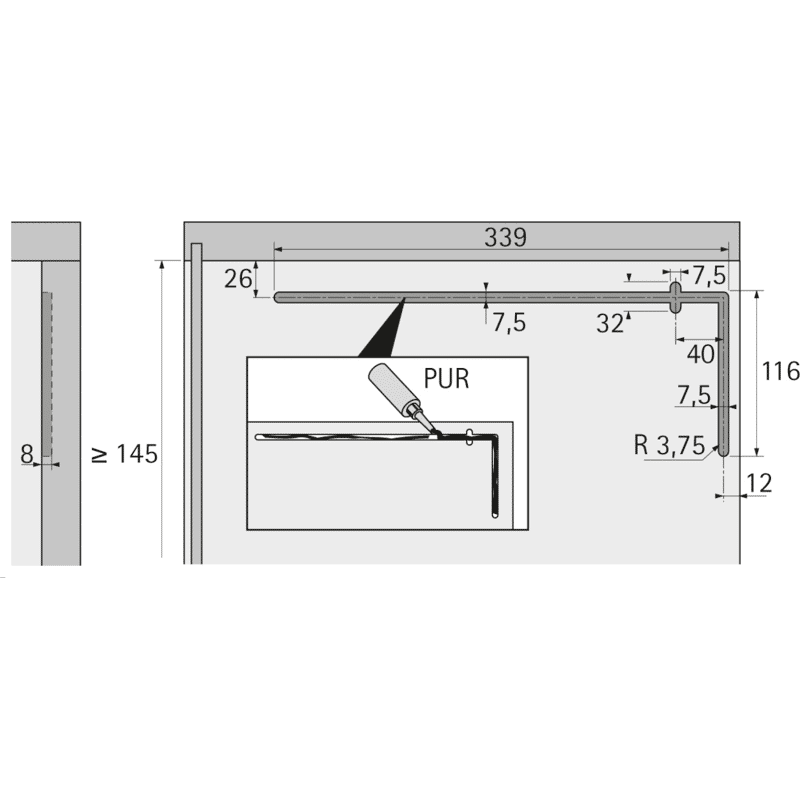

2 Stück Führungsprofile inklusive Zubehör
2 Stück Scharniere inklusive Zubehör
Technische Daten
| Ausf. | für Holzrahmenfronten, für Holzfronten |
| Einsatzbereich | Möbel |
| Farbe | grau |
| Höhenverstellung | +/- 1,25 mm |
| Klappenbreite max. | 1200 mm |
| Klappengew. max. | 8 kg |
| Klappenhöhe max. | 400 mm |
| Klappenhöhe min. | 145 mm |
| Lichte Korpustiefe min. | 339 mm |
| Modellname | Lift Up |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 2
Sortierung:
Relevanz
MB-Einschwenkbeschlag, Klappenst. 15-16mm, Lift Up 45025, Kunststoff grau
045025
| 45025
VPE
1 Grt.
MB-Einschwenkbeschlag, Klappenst. 18-19mm, Lift Up 45026, Kunststoff grau
045026
| 45026
VPE
1 Grt.
Technische Daten
| Ausf. | für Holzrahmenfronten, für Holzfronten |
| Einsatzbereich | Möbel |
| Farbe | grau |
| Höhenverstellung | +/- 1,25 mm |
| Klappenbreite max. | 1200 mm |
| Klappengew. max. | 8 kg |
| Klappenhöhe max. | 400 mm |
| Klappenhöhe min. | 145 mm |
| Lichte Korpustiefe min. | 339 mm |
| Modellname | Lift Up |
| Werkstoff | Kunststoff |
| Zusatzinformation | die einliegende Klappe ist einfach montierbar, Klappe verschwindet beim Öffnen nahezu komplett im Schrank |
| Produktart | Einschwenkbeschlag |
Dokumente
Montageanleitung
PDF
Berechnung Klappengewichte, MDF
PDF
Berechnung Klappengewichte, Spanplatte
PDF
Artikelseite (PDF)
PDF
