Neu

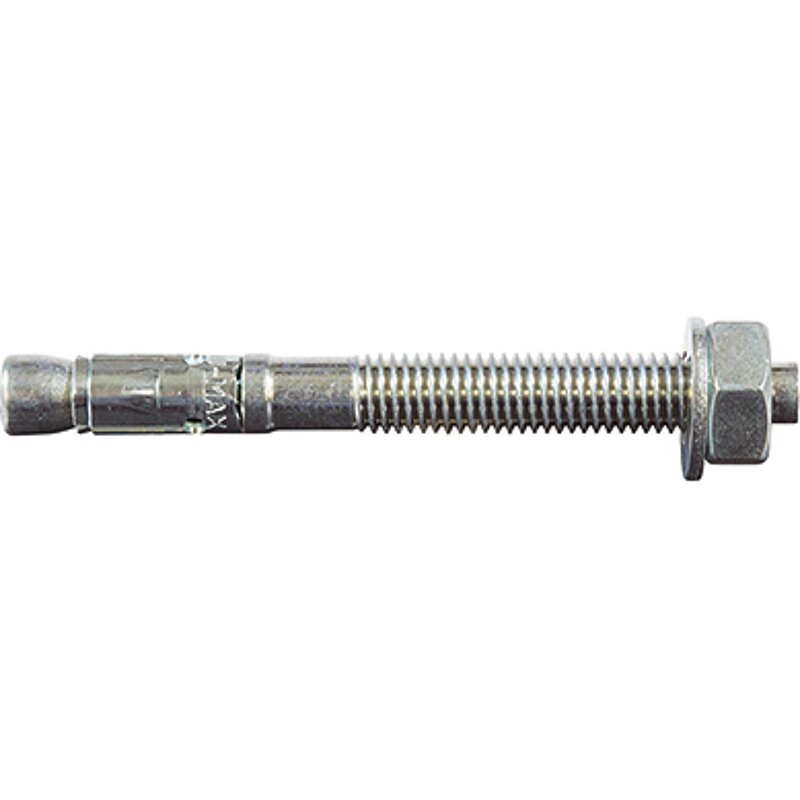

Expressanker MAX

Produktbeschreibung




Die Bolzengeometrie und der optimierte Spreizclip ermöglichen kleinste Achs- und Randabstände bei höchster Tragfähigkeit. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Geeignet für die Vorsteck- und Durchsteckmontage, bedingt auch für die Abstandsmontage. Zulassung: Europäische Technische Zulassung, ETA Option 1, für gerissenen und ungerissenen Beton C20/25 bis C50/60. Brandschutzprüfung, Feuerwiderstandsklasse R 120 (Dübelgrößen siehe Prüfbericht)

Technische Daten




Brandgutachten Nein
Brandprüfung Nein
DOP - Declaration of Performance Ja
EPD - Umwelt Produktdeklaration Nein
ETA-Zulassung (1) Ja
Feuerwiderstandsklasse F 120
Lastwerte Ja
Modellname MAX
Montageart Durchsteckmontage, Vorsteckmontage
Prüfzeichen Ja
Alle technischen Daten anzeigen

Ausführungen



Produkte: 34

Sortierung:


Dübellänge [mm]
75  (2)
95  (4)
110  (2)
115  (4)
120  (2)
130  (2)
135  (2)
148  (2)
150  (2)
173  (2)
185  (2)
200  (2)
220  (1)
223  (1)
260  (1)
283  (1)
300  (1)
323  (1)
Dicke des Anbauteils max. [mm]
10  (3)
20  (1)
25  (1)
30  (3)
50  (4)
100  (3)
120  (1)
160  (2)
200  (2)
Bohrernenn-ø [mm]
8  (6)
10  (8)
12  (13)
16  (7)
Werkstoff
Edelstahl  (14)
Stahl  (20)
  • 1
  • 2
  • 3
Artikel
Dübellänge
Dicke des Anbauteils max.
Bohrernenn-ø
Menge
VPE
Preis
MAX-ANKER M 8-10/75 VERZ.
ABX8Z10 | 509071
75 mm
10 mm
8 mm
VPE 100 St.
MAX-ANKER M 8-30/95 VERZ.
ABX8Z30 | 509072
95 mm
30 mm
8 mm
VPE 100 St.
MAX-ANKER M 8-50/115 VERZ.
ABX8Z50 | 509073
115 mm
50 mm
8 mm
VPE 100 St.
MAX-ANKER M 10-10/95 VERZ.
ABX10Z10 | 508977
95 mm
10 mm
10 mm
VPE 50 St.
MAX-ANKER M 10-30/115 VERZ.
ABX10Z30 | 508979
115 mm
30 mm
10 mm
VPE 50 St.
MAX-ANKER M 10-50/135 VERZ.
ABX10Z50 | 508980
135 mm
50 mm
10 mm
VPE 50 St.
MAX-ANKER M 10-100/185 VERZ.
ABX10Z100 | 508981
185 mm
100 mm
10 mm
VPE 50 St.
MAX-ANKER M 12-10/110 VERZ.
ABX12Z10 | 508982
110 mm
10 mm
12 mm
VPE 20 St.
MAX-ANKER M 12-20/120 VERZ.
ABX12Z20 | 508983
120 mm
20 mm
12 mm
VPE 20 St.
MAX-ANKER M 12-30/130 VERZ.
ABX12Z30 | 508984
130 mm
30 mm
12 mm
VPE 20 St.
MAX-ANKER M 12-50/150 VERZ.
ABX12Z50 | 508985
150 mm
50 mm
12 mm
VPE 20 St.
MAX-ANKER M 12-100/200 VERZ.
ABX12Z100 | 508986
200 mm
100 mm
12 mm
VPE 20 St.
  • 1
  • 2
  • 3

Technische Daten




Brandgutachten Nein
Brandprüfung Nein
DOP - Declaration of Performance Ja
EPD - Umwelt Produktdeklaration Nein
ETA-Zulassung (1) Ja
Feuerwiderstandsklasse F 120
Lastwerte Ja
Modellname MAX
Montageart Durchsteckmontage, Vorsteckmontage
Prüfzeichen Ja
Sicherheitsdatenblatt Nein
Technische Dokumentation Nein
Wirkungsweise Formschluss
Zulassung Ja
auch geeignet für Verankerungsgrund Naturstein mit dichtem Gefüge, Beton C12/15
zugelassen für Beton C20/25 bis C50/60, gerissen, Beton C20/25 bis C50/60, ungerissen
Produktart Bolzenanker
