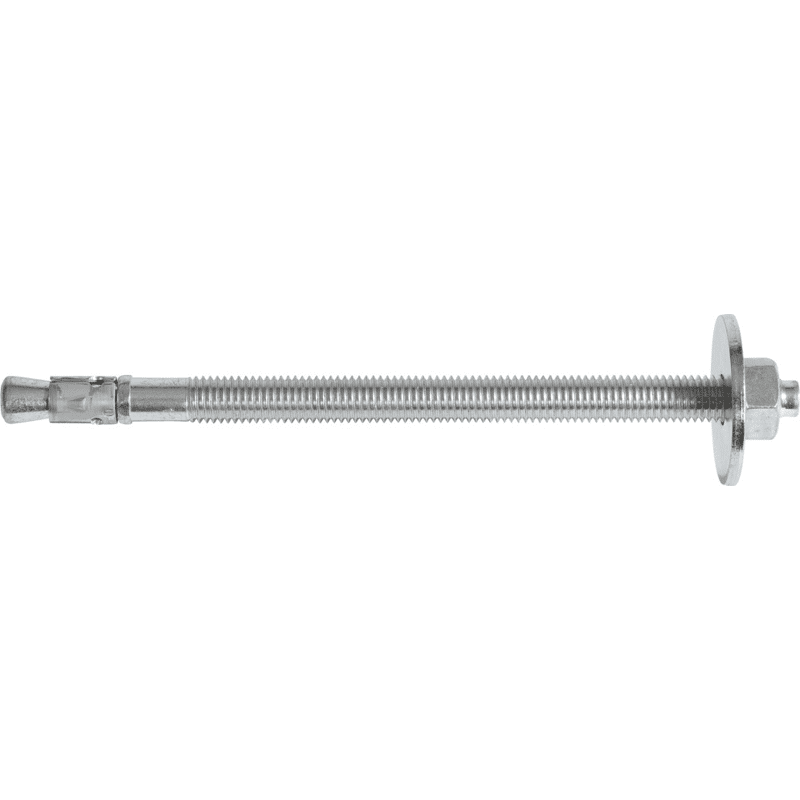

Expressanker IMC GS

Technische Daten




Werkstoff Stahl
Oberfläche galvanisch verzinkt
Anerkennung Factory Mutual Nein
Anwendungsbereich Fensterbau, Wintergärten, Schwellenverankerung, Auflagerbalken, Konsolen, Klimageräte, Bildschirmkonsolen, Pumpen, Stützenfüße
Ausf. große Scheibe
Brandprüfung Ja
DOP - Declaration of Performance Ja
EPD - Umwelt Produktdeklaration Nein
ETA-Zulassung (1) Ja
Eigenschaft kleine Achs- und Randabstände, einfache Montage durch wenige Hammerschläge, höchste Tragfähigkeit mit der Standardverankerungstiefe, reduzierte Verankerungstiefe = verringerte Bohrlochtiefe, für ungerissenen Beton, weniger Befestigungspunkte und kleinere Ankerplatten nötigt, mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen, erhöhte Flexibilität, geringen Anzugsweg, geringe Einschlagenergie, gut geeignet für Langlöcher, leichte Montage, reduzierte Verankerungstiefe, mit größerer Unterlegscheibe, mit Spreizclip für höchste Tagfähigkeit, flexibel im Innenbereich, für Abstandsmontagen geeignet, für druckempfindliche Bauteile, ein Anker – zwei Verankerungstiefen ab M 8, Einschlagzapfen schützt Gewinde vor Beschädigungen, Kopfprägung ermöglicht einfachste Nachkontrolle
Alle technischen Daten anzeigen

Ausführungen



Produkte: 12

Sortierung:


Dübellänge [mm]
196  (1)
216  (1)
220  (1)
236  (1)
256  (1)
260  (1)
276  (1)
280  (1)
296  (1)
320  (1)
346  (1)
370  (1)
Bohrernenn-ø [mm]
12  (7)
16  (5)
Artikel
Dübellänge
Bohrernenn-ø
Werkstoff
Menge
VPE
Preis
IMC-ANKER M 12-100/196 GS VERZ.
AB12Z100 | 522467
196 mm
12 mm
Stahl
VPE 20 St.
IMC-ANKER M 12-120/216 GS VERZ.
AB12Z120 | 522463
216 mm
12 mm
Stahl
VPE 20 St.
IMC-ANKER M 12-140/236 GS VERZ.
AB12Z140 | 522465
236 mm
12 mm
Stahl
VPE 10 St.
IMC-ANKER M 12-160/256 GS VERZ.
AB12Z160 | 522466
256 mm
12 mm
Stahl
VPE 10 St.
IMC-ANKER M 12-180/276 GS VERZ.
AB12Z180 | 522474
276 mm
12 mm
Stahl
VPE 10 St.
IMC-ANKER M 12-200/296 GS VERZ.
AB12Z200 | 522464
296 mm
12 mm
Stahl
VPE 10 St.
IMC-ANKER M 12-250/346 GS VERZ.
AB12Z250 | 522470
346 mm
12 mm
Stahl
VPE 10 St.
IMC-ANKER M 16-100/220 GS VERZ.
AB16Z100 | 522473
220 mm
16 mm
Stahl
VPE 10 St.
IMC-ANKER M 16-140/260 GS VERZ.
AB16Z140 | 522469
260 mm
16 mm
Stahl
VPE 10 St.
IMC-ANKER M 16-160/280 GS VERZ.
AB16Z160 | 522472
280 mm
16 mm
Stahl
VPE 10 St.
IMC-ANKER M 16-200/320 GS VERZ.
AB16Z200 | 522471
320 mm
16 mm
Stahl
VPE 10 St.
IMC-ANKER M 16-250/370 GS VERZ.
AB16Z250 | 522476
370 mm
16 mm
Stahl
VPE 10 St.

Produktbeschreibung




Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton. Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität. Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Geeignet für die Vorsteck- und Durchsteckmontage, bedingt auch für die Abstandsmontage. Zulassung: Europäische Technische Zulassung, ETA Option 7, für ungerissenen Beton C20/25 bis C50/60. Brandschutzprüfung, Feuerwiderstandsklasse R 120 (Dübelgrößen siehe Prüfbericht) - mit großer Scheibe (DIN 440 R) für Holz- und Metallbau. Angabe der Nutzlängen: Bei der vorderen Angabe (vor dem Schrägstrich) handelt es sich um die Standardnutzlänge bei der Standardverankerungstiefe. Hiermit werden höchste Tragfähigkeiten erreicht, dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. Bei der hinteren Angabe (hinter dem Schrägstrich) handelt es sich um die Nutzlänge bei reduzierter Verankerungstiefe, hierbei sind die reduzierten zulässigen Lasten zu beachten. Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe, dies vermindert den Montageaufwand und erhöht die Flexibilität.

Technische Daten




Werkstoff Stahl
Oberfläche galvanisch verzinkt
Anerkennung Factory Mutual Nein
Anwendungsbereich Fensterbau, Wintergärten, Schwellenverankerung, Auflagerbalken, Konsolen, Klimageräte, Bildschirmkonsolen, Pumpen, Stützenfüße
Ausf. große Scheibe
Brandprüfung Ja
DOP - Declaration of Performance Ja
EPD - Umwelt Produktdeklaration Nein
ETA-Zulassung (1) Ja
Eigenschaft kleine Achs- und Randabstände, einfache Montage durch wenige Hammerschläge, höchste Tragfähigkeit mit der Standardverankerungstiefe, reduzierte Verankerungstiefe = verringerte Bohrlochtiefe, für ungerissenen Beton, weniger Befestigungspunkte und kleinere Ankerplatten nötigt, mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen, erhöhte Flexibilität, geringen Anzugsweg, geringe Einschlagenergie, gut geeignet für Langlöcher, leichte Montage, reduzierte Verankerungstiefe, mit größerer Unterlegscheibe, mit Spreizclip für höchste Tagfähigkeit, flexibel im Innenbereich, für Abstandsmontagen geeignet, für druckempfindliche Bauteile, ein Anker – zwei Verankerungstiefen ab M 8, Einschlagzapfen schützt Gewinde vor Beschädigungen, Kopfprägung ermöglicht einfachste Nachkontrolle
Eigenschaft Oberfl. korrosionsgeschützt
Feuerwiderstandsklasse F 120
Gütesiegel Nein
Kopfprägung -
Lastwerte Nein
Modellname IMC
Montageart Vorsteckmontage, Durchsteckmontage
Prüfzeichen Nein
Sicherheitsdatenblatt Nein
Technische Dokumentation Nein
Wirkungsweise Formschluss
Zulassung Ja
auch geeignet für Verankerungsgrund Naturstein mit dichtem Gefüge, Beton C12/15 ungerissen
zugelassen für Beton C20/25 bis C50/60, ungerissen
Produktart Bolzenanker
