OT-Türband TECTUS® TE 541 3D FVZ FR F1-farbig
1 / 7
mit integriertem Brandschutzbildner für ungefälzte Wohnraum- und Objekttüren mit nicht sichtbar montierter Zarge
- FVZ = flächenversetzter Zargenspiegel
- Flächenversatz bis 14,0 mm
- für Holz-, Stahl- und Aluminiumzargen
- für ungefälzte Objekt- und Funktionstüren
- komfortable 3D Verstellung (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,0 mm)
- komplett verdeckt liegendes Bandsystem
- mit integriertem Brandschutzbildner
- seitlich geschlossene Bandgehäuse für eine homogene Optik in der Fräsung
- wartungsfreie Gleitlagertechnik
Technische Daten
| Gesamtlänge | 185 mm |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | ungefälzt |
| Breite Flügelteil | 28 mm |
| Breite Rahmenteil | 28 mm |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür, Wohnraumtür |
| Farbton | silberfarbig |
| Fräser-ø | 24 mm |
| Tragkraft | 100 kg |
| Öffnungswinkel | 180 ° |
| Produktart | Türband |
Produktbeschreibung
SIMONSWERK Türband TECTUS TE 541 3D FVZ FR mit integriertem Brandschutzbildner für 14,0 mm flächenversetzten Zargenspiegel (FVZ). Komplett verdeckt liegend für ungefälzte Türen an Holz-, Stahl- und Aluminiumzargen. Mit komfortabler 3D-Verstellung, Belastungswert 100 kg, Öffnungswinkel bis 180°, Gesamtlänge 185 mm, DIN rechts und links verwendbar, wartungsfreie Gleitlagertechnik, dreidimensional verstellbar: Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,0 mm.
Dokumente

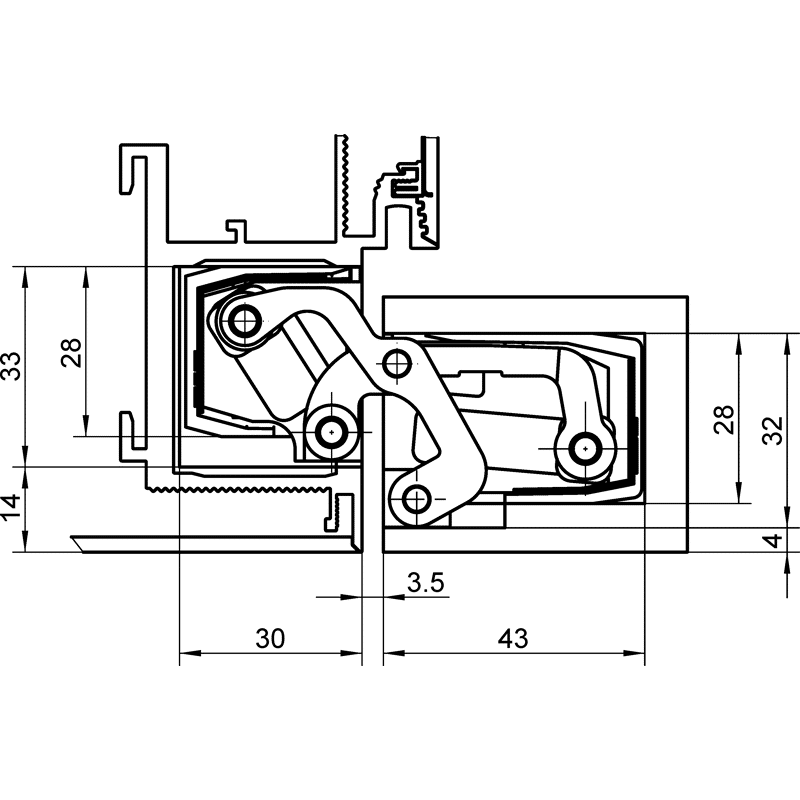

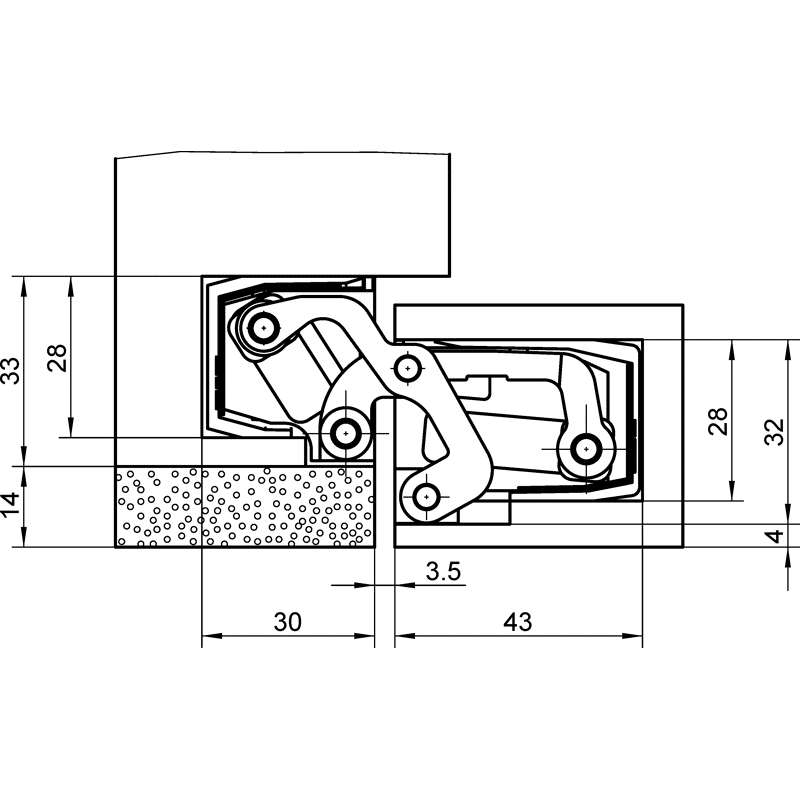

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Montageanleitung
PDF
Verstellhinweise
PDF
