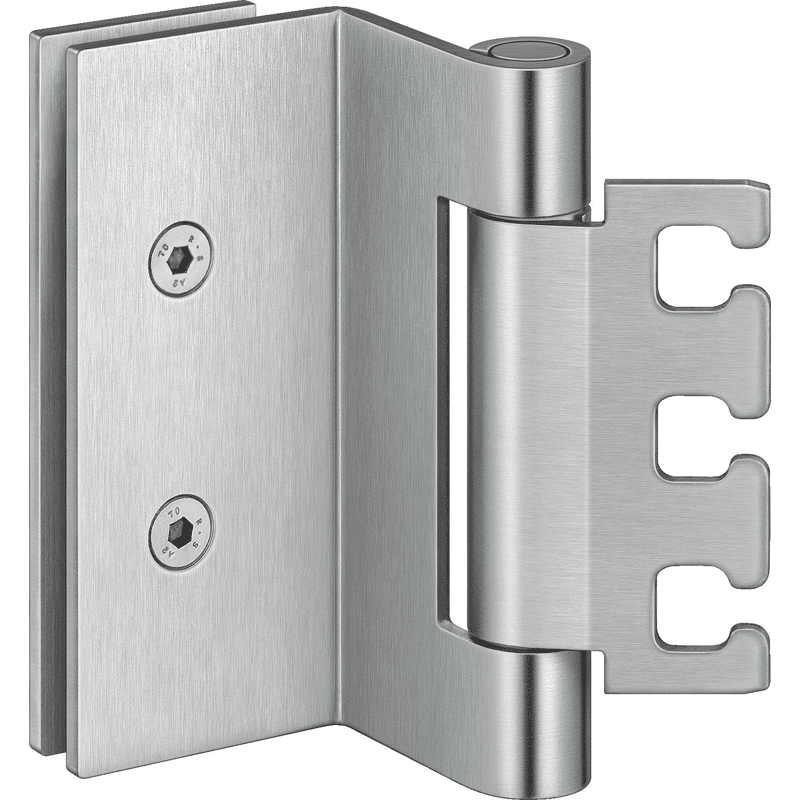

OT-Band VARIANT VXG 7780/120 K N Edelstahl matt
1 / 5
für Ganzglastüren an ungefälzten Holz-, Stahl- oder Aluminiumzargen
- für 3D verstellbare Aufnahmeelemente VARIANT VX
- für Ganzglastüren mit vertikalem Standard-Bohrbild ausgerichtet
- für Glasstärken 8 und 10 mm
- für ungefälzte Holz-, Stahl-, Aluminiumzargen
- innenliegender, verdrehsicherer Schraubstift
- kantige Ausführung
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 20 mm |
| Rollenlänge | 120 mm |
| Farbton | edelstahl |
| Ausführung Falz | ungefälzt |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür |
| Materialstärke | 3,5 mm |
| Stift-ø | 10 mm |
| Tragkraft | 80 kg |
| Produktart | Objektband |
Produktbeschreibung
SIMONSWERK Objektband VARIANT VXG 7780/120 K für Ganzglastüren an ungefälzten Holz-, Stahl- und Aluminiumzargen in kantiger Ausführung für dreidimensional verstellbare SIMONSWERK Aufnahmeelemente VARIANT VX. Ausgerichtet für Ganzglastüren mit vertikalem Standard-Bohrbild, für Glasstärken 8 und 10 mm. Belastungswert 80 kg, Rollenlänge 120 mm, Rollendurchmesser 20 mm, DIN rechts und links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager.
Dokumente

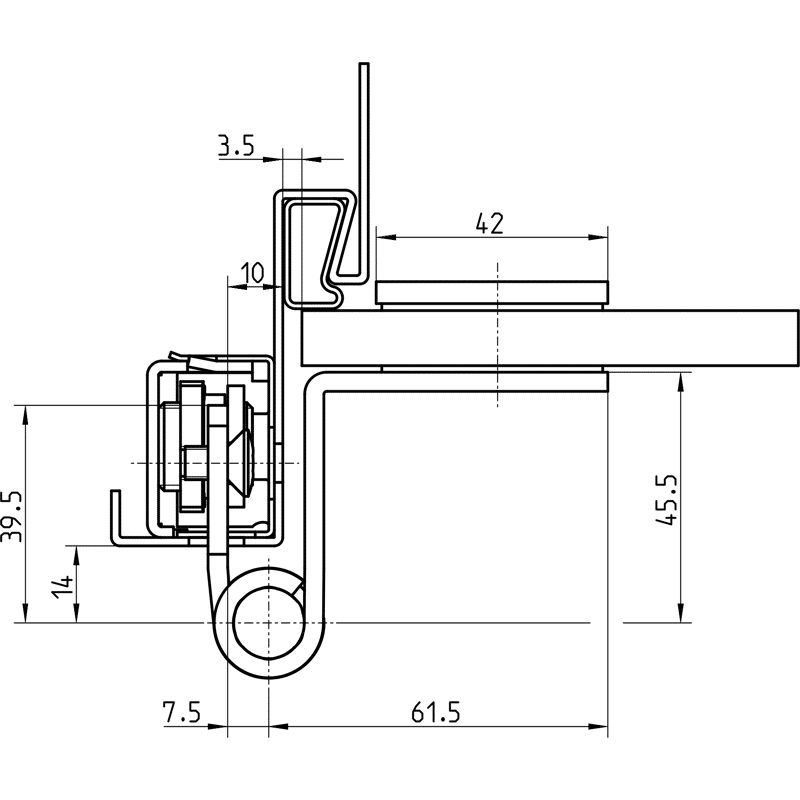

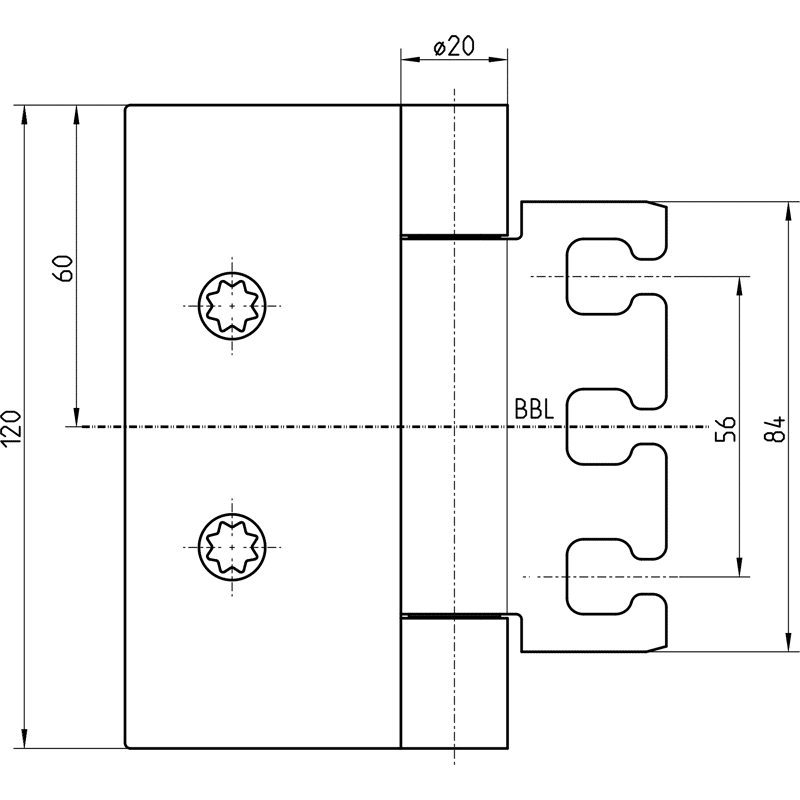

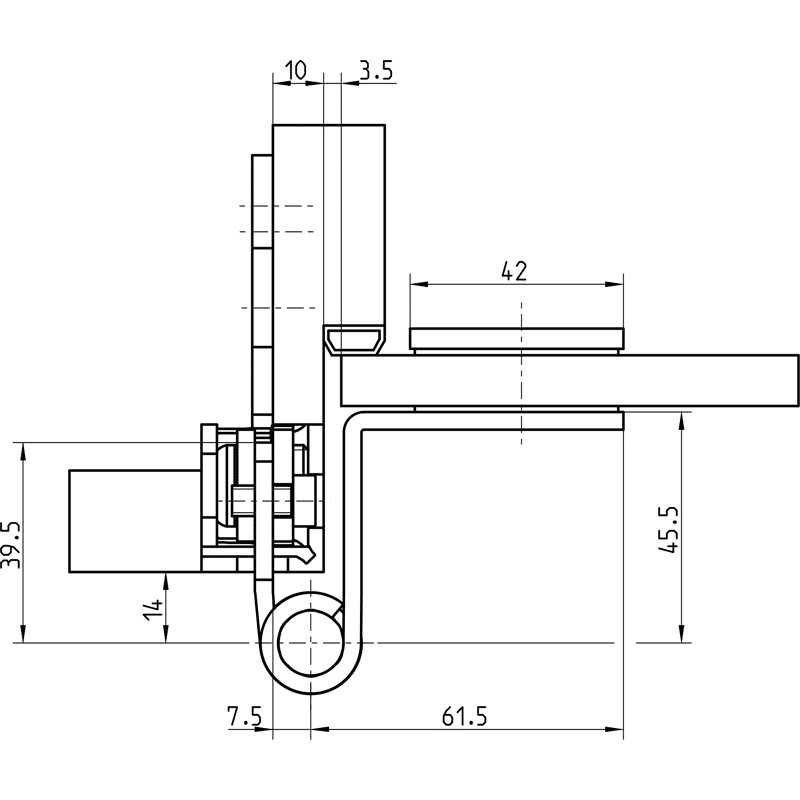

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Pflegehinweis Edelstahl
PDF
