HT-Band VARIANT® VX 7939/160-4 FD 18/5 Edelstahl matt
1 / 4
für gefälzte Holzhaustüren mit Überschlagdichtung und 5 mm Falzluft
- für 18 mm Überschlag und 5 mm Falzluft
- für 3D verstellbare Aufnahmeelemente VARIANT VX
- für Holzzargen
- für gefälzte Holzhaustüren
- innenliegender, verdrehsicherer Schraubstift
- mit Aufnahmenut für durchgehende Flügeldichtung
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 22,5 mm |
| Rollenlänge | 160 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | gefälzt |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Haustür |
| Fräser-ø | 24 mm |
| Materialstärke | 4 mm |
| Stift-ø | 10 mm |
| Tragkraft | 300 kg |
| Produktart | Objektband |
Produktbeschreibung

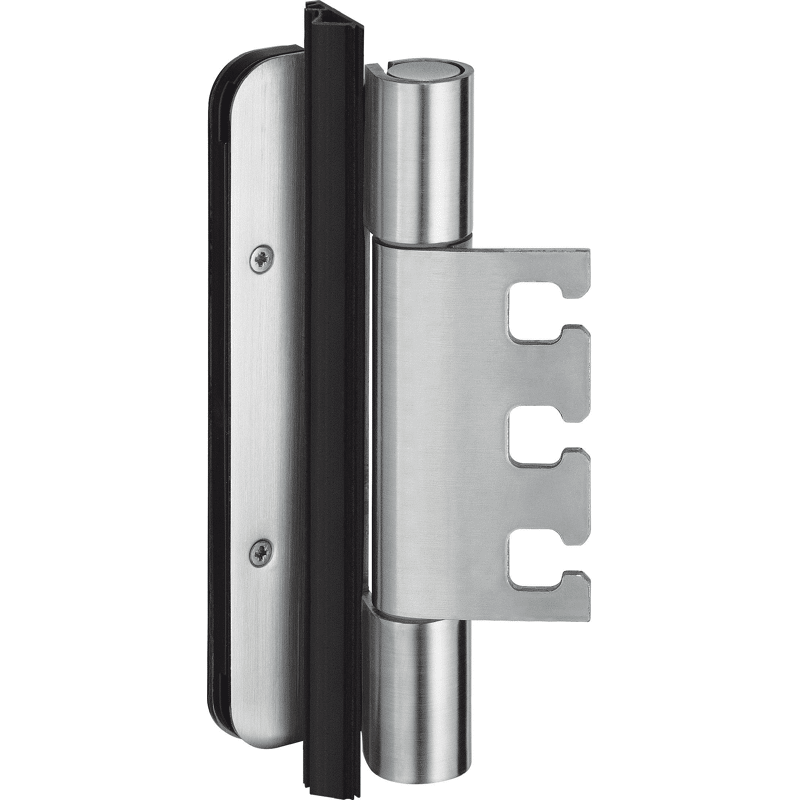

SIMONSWERK Haustürband VARIANT VX 7939/160-4 FD 18/5 mit Aufnahmenut für durchgehende Flügeldichtung für gefälzte Türen mit dreidimensional verstellbaren SIMONSWERK Aufnahmeelementen VARIANT VX. Belastungswert 300 kg, Rollenlänge 160 mm, Rollendurchmesser 22,5 mm, Materialstärke 4 mm, DIN rechts und links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdecktliegende wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.
Dokumente

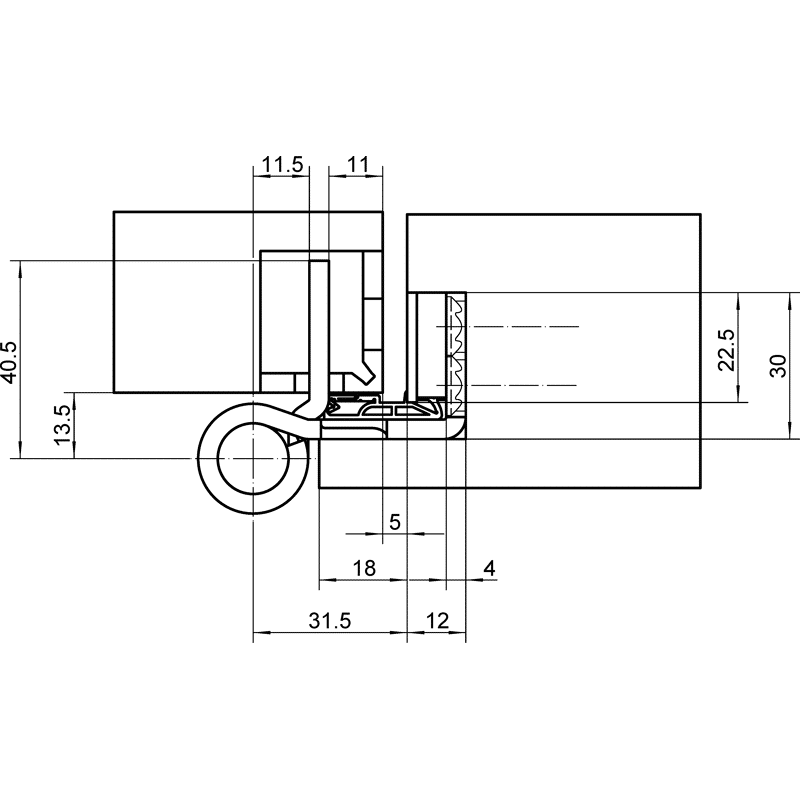

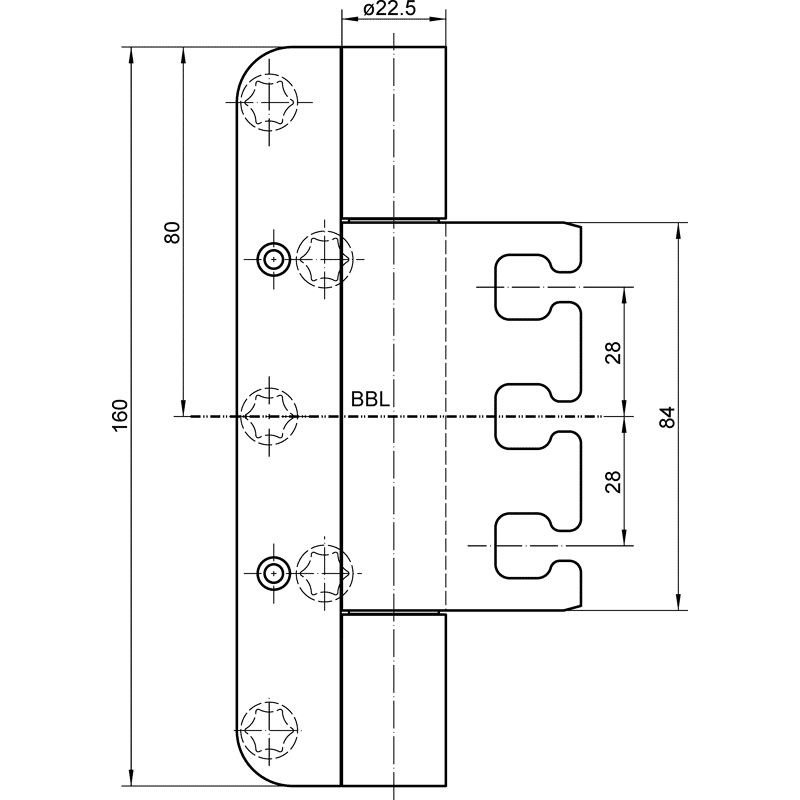

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Montageanleitung
PDF
Pflegehinweis Edelstahl
PDF
