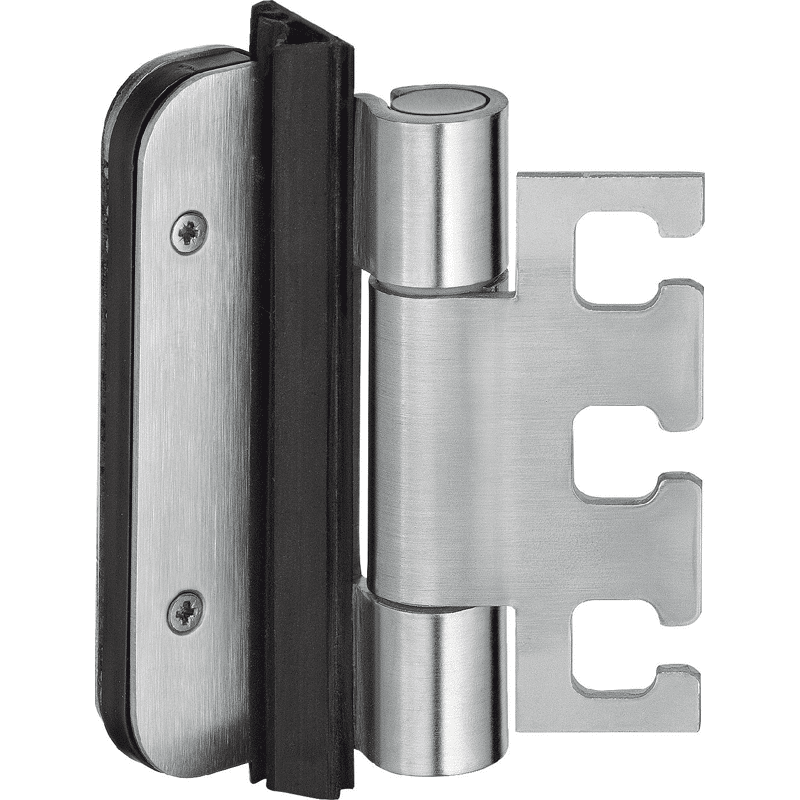

OT-Band VARIANT® VX 7939/100 FD Edelstahl 2-teilig Flachkopf
1 / 4
für gefälzte Schallschutztüren mit Flügeldichtung
- für 3D verstellbare Aufnahmeelemente VARIANT VX
- für Holz-, Stahl- und Aluminiumzargen
- für gefälzte Schallschutztüren
- innenliegender, verdrehsicherer Schraubstift
- mit Aufnahmenut für durchgehende Flügeldichtung
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 20 mm |
| Rollenlänge | 95 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | gefälzt |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 3,5 mm |
| Stift-ø | 10 mm |
| Tragkraft | 100 kg |
| Produktart | Objektband |
Produktbeschreibung
SIMONSWERK Objektband VARIANT VX 7939/100 FD mit Aufnahmenut für durchgehende Flügeldichtung für gefälzte Schallschutztüren an Holz-, Stahl- und Aluminiumzargen mit dreidimensional verstellbaren SIMONSWERK Aufnahmeelementen VARIANT VX. CE-zertifiziert, Belastungswert 100 kg, Rollenlänge 95 mm, Rollendurchmesser 20 mm, DIN rechts und links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.
Dokumente

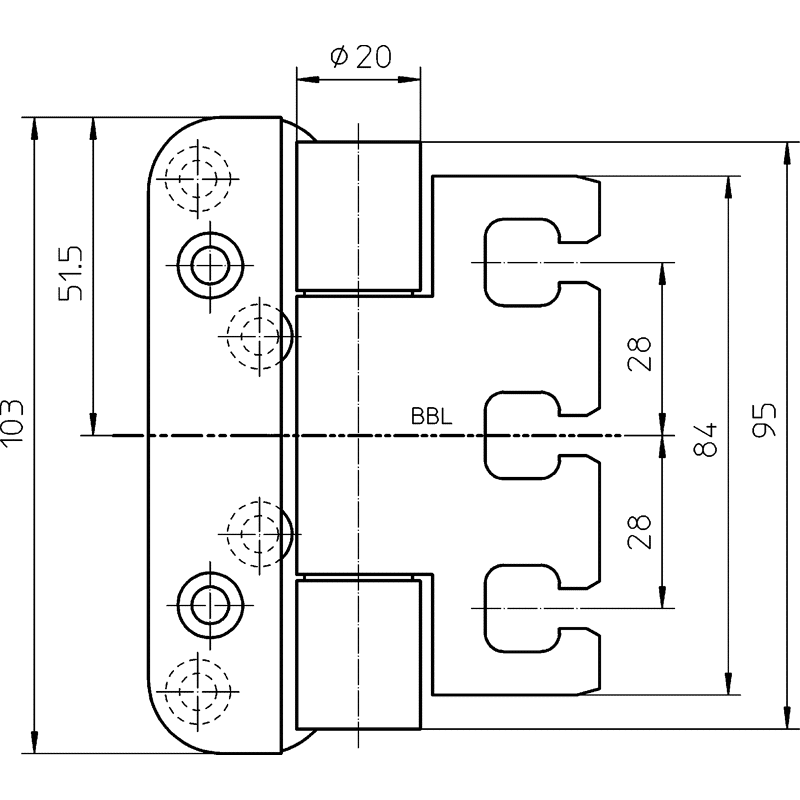

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Montageanleitung
PDF
Pflegehinweis Edelstahl
PDF
