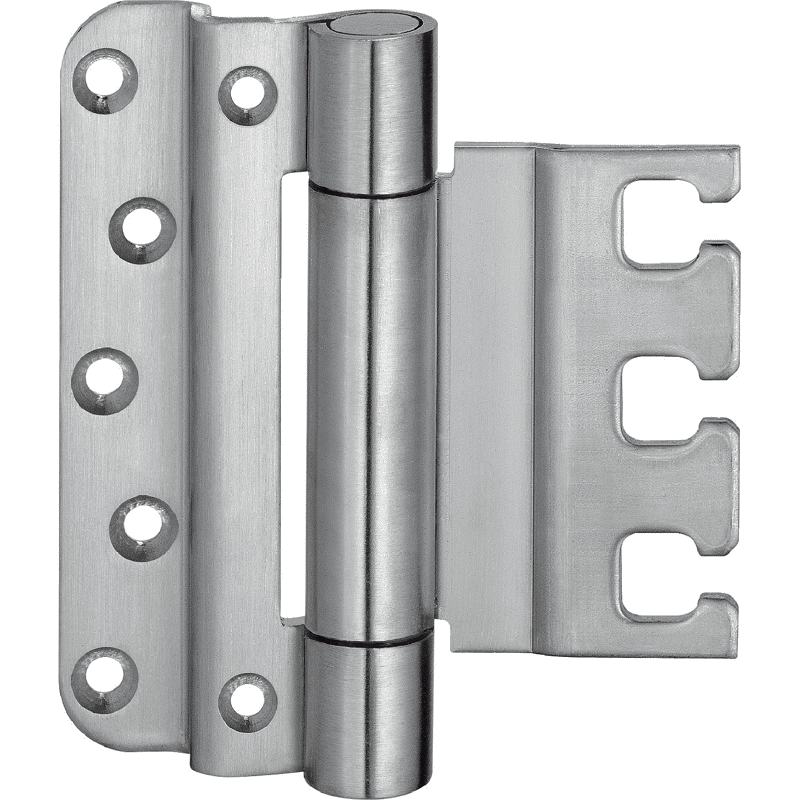

OT-Band VARIANT® VX 7859/120 Edelstahl 2-teilig Flachkopf
1 / 4
für gefälzt-flächenbündige Objekttüren
- für 3D verstellbare Aufnahmeelemente VARIANT VX
- für Holz-, Stahl- und Aluminiumzargen
- für gefälzt-flächenbündige Objekttüren
- innenliegender, verdrehsicherer Schraubstift
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 20 mm |
| Rollenlänge | 120 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | gefälzt-flächenbündig |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 3,5 mm |
| Stift-ø | 10 mm |
| Tragkraft | 100 kg |
| Produktart | Objektband |
Produktbeschreibung
SIMONSWERK Objektband VARIANT VX 7859/120 für gefälzt-flächenbündig einschlagende Türen an Holz-, Stahl- und Aluminiumzargen mit dreidimensional verstellbaren SIMONSWERK Aufnahmeelementen VARIANT VX. CE-zertifiziert, Belastungswert 100 kg, Rollenlänge 120 mm, Rollendurchmesser 20 mm, DIN rechts und links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.
Dokumente

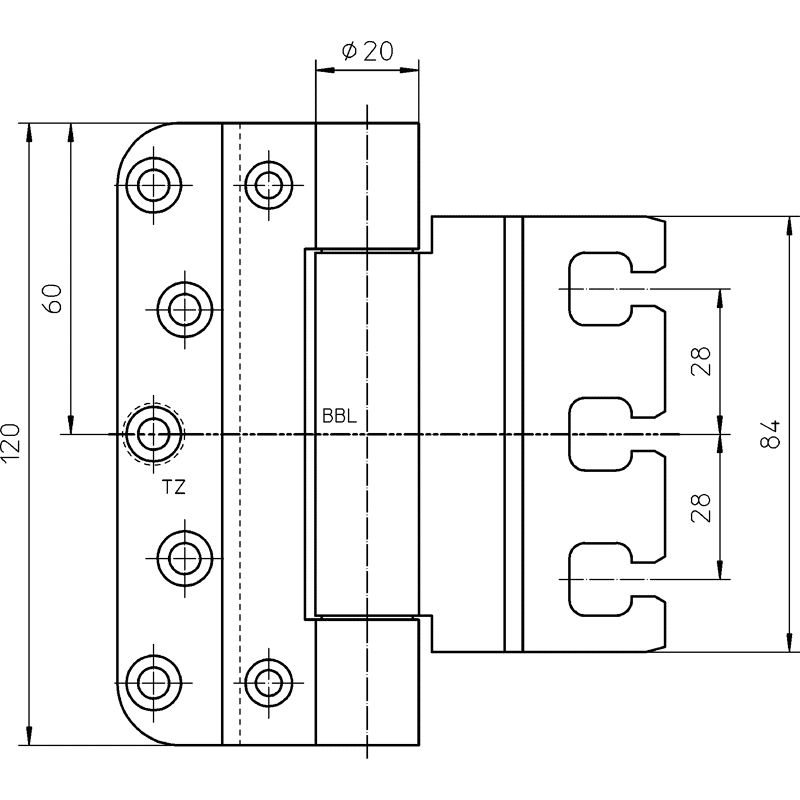

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Montageanleitung
PDF
Pflegehinweis Edelstahl
PDF
Preise sichtbar nach Anmeldung
Alle Preisangaben netto zzgl. gesetzliche MwSt.
Melden Sie sich an oder registrieren Sie sich um Ihre individuellen Preise zu sehen.
Melden Sie sich an oder registrieren Sie sich um Ihre individuellen Preise zu sehen.
Artikel-Nr.
SW.0176
Hersteller-Artikel-Nr.
500000500
Verpackungseinheit
2 St.
Positionskommission (optional)
St.
