Neu

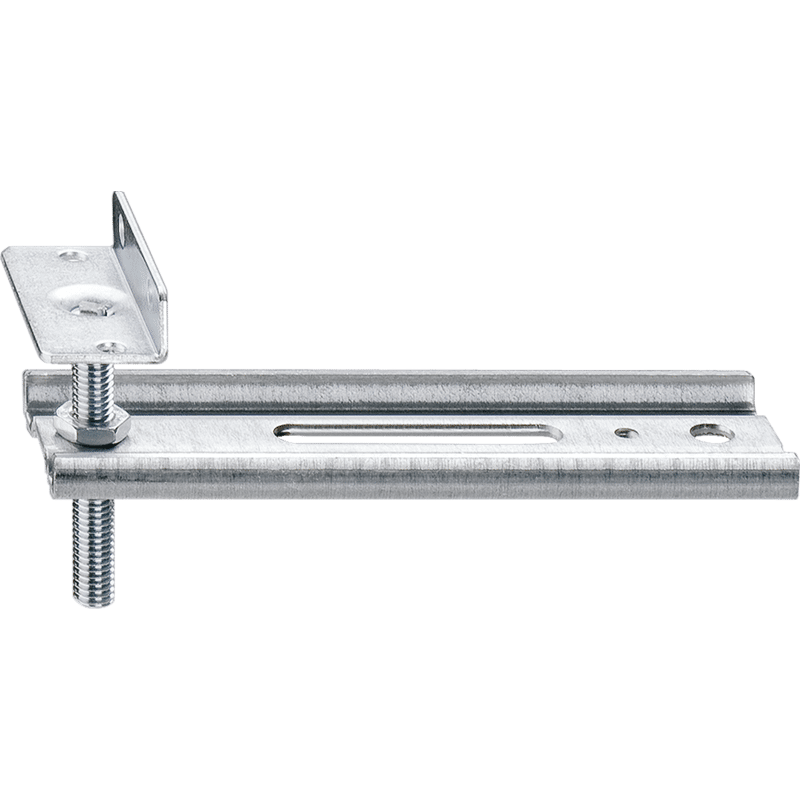

Fenstermontageschiene JB-DK

Fenstermontageschiene für die untere Befestigung der Fenster am Baukörper.




Die Konsolen werden ohne Fenster auf der Baustelle am Baukörper vormontiert. Nach der Einstellung der geforderten Auskragung und Ausnivellierung der Höhe werden die Fenster auf die Konsole gestellt, seitlich ausgerichtet und befestigt. Bei Verwendung der Konsolen mit Abstützwinkel kann die Tragfähigkeit erheblich erhöht werden. Justierbare Fenstermontage in wärmegedämmten Wandkonstruktionen. Das justierbare Fenstermontagesystem JB-D ermöglicht eine planbare Fenstermontage nach RAL-Richtlinie und die sichere Ableitung aller auftretenden Verkehrslasten. Das System ist dreidimensional justierbar um Bautoleranzen einfach auszugleichen. Die Einbauebene ist frei wählbar und kann entsprechend dem Isothermenverlauf angepasst werden. Tragfähigkeit der Konsole: bei max. Auskragung 50 mm = 400 N (nur gültig wenn mit SFS Schrauben montiert)

Technische Daten




Produktart Montageschiene

Ausführungen



Produkte: 7

Sortierung:


Länge [mm]
138  (4)
188  (1)
253  (2)
Stärke [mm]
1.5  (2)
2.5  (5)
Artikel
Länge
Stärke
Menge
VPE
Preis
FENSTERKONSOLE JB-DK050/5-HVW30
JB.DK050.1 | 1172603
138 mm
1,5 mm
VPE 50 St.
FENSTERKONSOLE JB-DK050/5-HVP30
JB.DK050.3 | 1172604
138 mm
1,5 mm
VPE 50 St.
FENSTERKONSOLE JB-DK050/10-HVW30
JB.DK050.5 | 1187876
138 mm
2,5 mm
VPE 50 St.
FENSTERKONSOLE JB-DK050/10-HVP30
JB.DK050.8 | 1187877
138 mm
2,5 mm
VPE 50 St.
FENSTERKONSOLE JB-DK100/10-HVW30
JB.DK100.1 | 1172607
188 mm
2,5 mm
VPE 50 St.
SFS JB-DK100-130/10-AW125/57-HVW30
JB.DK130.7 | 1246445
253 mm
2,5 mm
VPE 25 St.
SFS JB-DK120-150/10-AW125/37-HVW30
JB.DK150.7 | 1246446
253 mm
2,5 mm
VPE 25 St.
