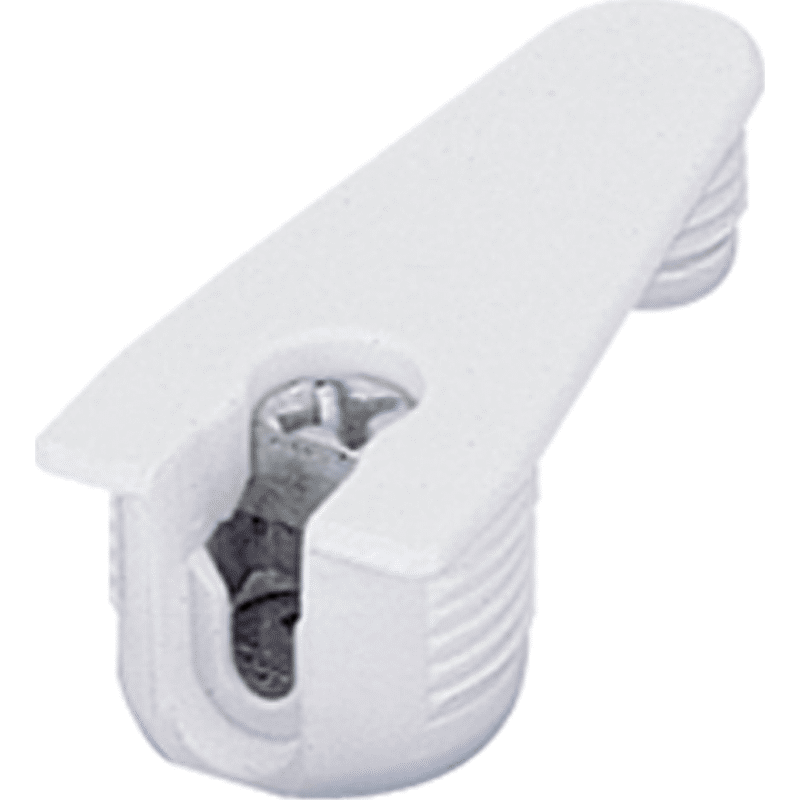

Exzenter-Verbindungsbeschlag VB 36 M/19, KF
Produktbeschreibung
Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip
In eine Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt. Einlassbohrungen mit ø 20 und 10 mm
Der Beschlag hat einen Kugelexzenter
Einsetzbar im System 32
Zinkdruckguss / Kunststoff
Technische Daten
| Bohr-ø | 20 mm |
| Ausf. | mit Steg, mit Doppelbohrung |
| Fachbodenstärke | 19 mm |
| Bohrabst. | 32 mm |
| Bohrtiefe | 14 mm |
| Bohrzapfen-ø | 10 mm |
| Einsatzbereich | Möbel |
| Ergänzung | für Lochreihensystem 32 mm, mit Kugelexzenter |
| Modellname | VB 36 M/19 |
| Werkstoff | Kunststoff |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 2
Sortierung:
Relevanz
Ausf.
MB-Exzenter-Verbindungsbeschlag, Bohr Ø 20x14mm, VB 36 M/19, 65523, weiß
065523
| 65523
20 mm
mit Steg, mit Doppelbohrung
19 mm
VPE
200 St.
MB-Exzenter-Verbindungsbeschlag, Bohr Ø 20x14mm, VB 36 M/19, 79648, schwarz
079648
| 79648
20 mm
mit Doppelbohrung, mit Steg
19 mm
VPE
200 St.
Technische Daten
| Bohr-ø | 20 mm |
| Ausf. | mit Steg, mit Doppelbohrung |
| Fachbodenstärke | 19 mm |
| Bohrabst. | 32 mm |
| Bohrtiefe | 14 mm |
| Bohrzapfen-ø | 10 mm |
| Einsatzbereich | Möbel |
| Ergänzung | für Lochreihensystem 32 mm, mit Kugelexzenter |
| Modellname | VB 36 M/19 |
| Werkstoff | Kunststoff |
| Zapfentiefe | 11 mm |
| Produktart | Exzenter-Verbindungsbeschlag |
