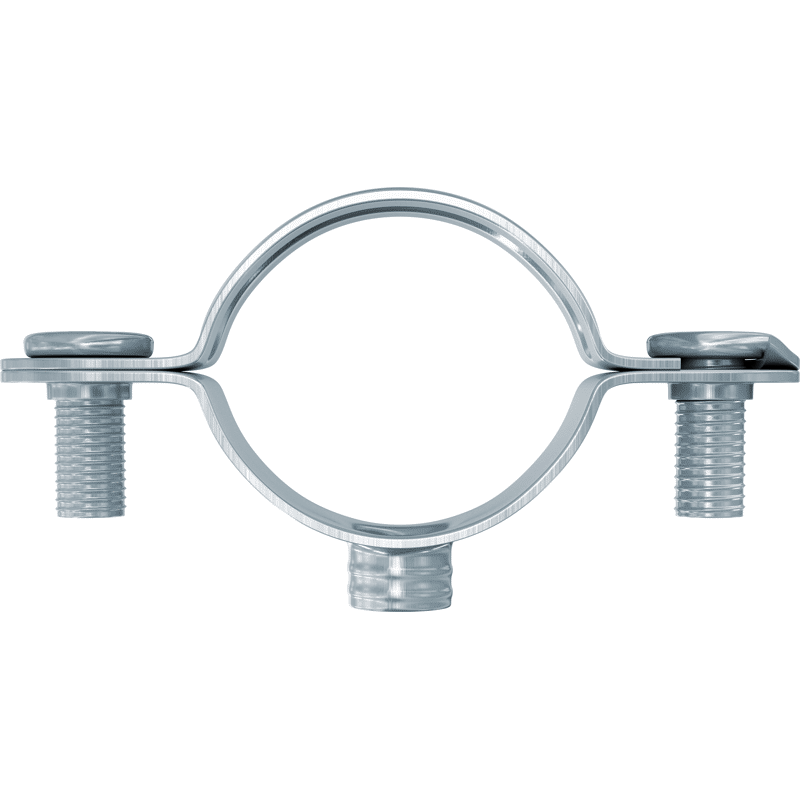

Schraubabstandsschelle AM
Top Features
- Hohe Flexibilität: Montage mit fischer Nagelanker FNA II oder Nageldübel N 6.
- Schnelle Montage durch Schnellverschlussbügel.
- Vormontierte Kombischraube mit Schlitz- und Kreuzschlitzaufnahme.
Vorteile
- Der Schnellverschlussbügel sorgt für ein leichtes Öffnen und Schließen ohne vollständiges Ausdrehen der Schraube und erlaubt eine einfache und schnelle Montage.
- Die vormontierte Kombischraube mit gängiger Schlitz- und Kreuzschlitz-Aufnahme erlaubt die Verwendung unterschiedlicher Schraubendreher und ermöglicht dadurch eine unkomplizierte Installation.
Technische Daten
| Material | galvanisch verzinkt |
| Produktart | Befestigungsschelle |
Ausführungen
Produkte: 18
Sortierung:
Relevanz
Spannbereich von
[mm]
Spannbereich bis
[mm]
Abmessung IEC
[mm]
- 1
- 2
Schraubabstandsschelle AM 8
FSC60185
| 060185
galvanisch verzinkt
8 mm
10 mm
VPE
50 St.
Schraubabstandsschelle AM 10
FSC60186
| 060186
galvanisch verzinkt
10 mm
11 mm
VPE
50 St.
Schraubabstandsschelle AM 12
FSC60187
| 060187
galvanisch verzinkt
12 mm
13 mm
VPE
50 St.
Schraubabstandsschelle AM 14
FSC60188
| 060188
galvanisch verzinkt
14 mm
15 mm
VPE
50 St.
Schraubabstandsschelle AM 15/16
FSC60189
| 060189
galvanisch verzinkt
15 mm
17 mm
VPE
50 St.
Schraubabstandsschelle AM 18
FSC60190
| 060190
galvanisch verzinkt
18 mm
19 mm
VPE
50 St.
Schraubabstandsschelle AM 20
FSC60191
| 060191
galvanisch verzinkt
20 mm
21 mm
VPE
50 St.
Schraubabstandsschelle AM 22
FSC60192
| 060192
galvanisch verzinkt
22 mm
23 mm
VPE
50 St.
Schraubabstandsschelle AM 24
FSC60193
| 060193
galvanisch verzinkt
24 mm
25 mm
VPE
50 St.
Schraubabstandsschelle AM 25/26
FSC60194
| 060194
galvanisch verzinkt
26 mm
27 mm
VPE
50 St.
Schraubabstandsschelle AM 28
FSC60195
| 060195
galvanisch verzinkt
28 mm
29 mm
VPE
50 St.
Schraubabstandsschelle AM 30
FSC60196
| 060196
galvanisch verzinkt
30 mm
31 mm
VPE
50 St.
- 1
- 2
Produktbeschreibung
Die fischer Schraubabstandsschelle Metall AM ist eine montagefreundliche Lösung zur Befestigung von Stahlpanzerrohren und Elektrokabeln. Die Metallschelle mit Gewinde kann mit dem fischer Nagelanker FNA II 6 x 30 M 6 x 41 und wahlweise mit den Stockschrauben STST 6 x 60 und STST 6 x 80 in Beton, Vollstein und Spannbeton-Hohlplatten befestigt werden. Mit dem fischer Nageldübel N 6 x 40 / 10 M 6 hält die Abstandsschelle sicher in Beton, aber auch in Vollstein, Mauerziegel und Leichtbeton.
Funktionsweise
- Die Schraubabstandsschelle AM mit M6 Gewinde wird einfach auf z.B. den fischer Nagelanker FNA II 6 x 30 M 6 x 41, die Stockschraube STST 6 x 60 oder STST 6 x 80 oder den Nageldübel N 6x40 /10 M 6 aufgeschraubt und befestigt werden.
Anwendungen
Zur Befestigung von:
- Stahlpanzerrohren
- Elektrokabeln
- Kupfer- und Metallrohren
Baustoffe
Bei Verwendung von Nagelanker FNAII:
Beton
Kalksand-Vollstein
Naturstein mit dichtem Gefüge
Spannbeton-Hohlplatten Bei Verwendung von NageldübelN:
Beton
Kalksand-Vollstein
Mauerziegel
Naturstein
Vollstein aus Leichtbeton
