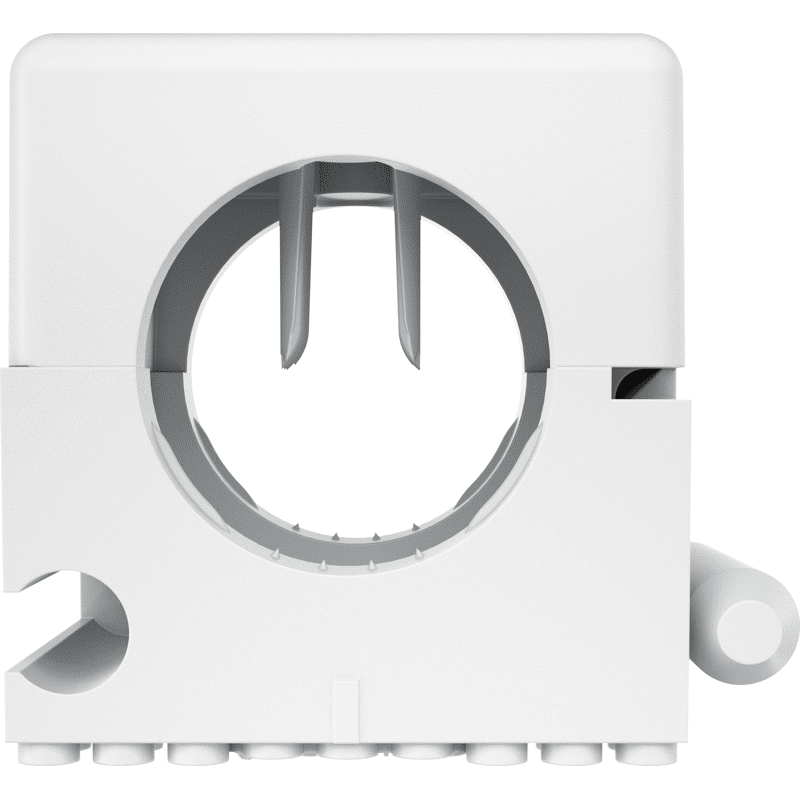

Schelle SCH Kunststoff

Top Features
  • Aus hochwertigem Nylon ohne Halogene.
  • Hohe Flexibilität: Elastische Federzunge nimmt Kabel mit verschiedenen Durchmessern auf. Das reduziert Lagerkapazität.
  • Koppelung von bis zu drei Rohrclips. Das spart zusätzliches Bohren.
  • Schnelle Befestigung mit fischer Nageldübel N 5.
  • Temperaturbeständig von -40 °C bis +80 °C.
Vorteile
  • Das langlebige Nylonmaterial ist halogen- und silikonfrei, ermöglicht den ganzjährigen Einsatz auch bei Frost und sorgt so für hohe Sicherheit.
  • Durch ihre elastischen Federzungen kann die Kabelschelle SCH unterschiedliche Kabeldurchmesser aufnehmen. Dies erhöht die Flexibilität und reduziert die Anzahl an benötigten Produkten.
  • Weitere Schellen können seitlich an eine bereits befestigte Schelle gekoppelt werden. Dies spart Montagezeit und Material.

Technische Daten




Material Polyamid, Nylon
Ausf. ohne Dübel
Oberflächenschutz unbehandelt
Variante grau
Werkstoff Kunststoff
passend zu Kunststoffrohre, Metallrohre
Produktart Befestigungsschelle

Ausführungen



Produkte: 5

Sortierung:


Material
Nylon  (5)
Polyamid  (5)
Spannbereich von [mm]
8  (1)
12  (1)
16  (2)
23  (1)
Spannbereich bis [mm]
12  (1)
16  (1)
19  (1)
23  (1)
32  (1)
Artikel
Material
Spannbereich von
Spannbereich bis
Menge
VPE
Preis
Schelle SCH 812 GR
FSC68012 | 068012
Nylon, Polyamid
8 mm
12 mm
VPE 100 St.
Schelle SCH 1216 GR
FSC68016 | 068016
Nylon, Polyamid
12 mm
16 mm
VPE 50 St.
Schelle SCH 1619 GR
FSC68019 | 068019
Polyamid, Nylon
16 mm
19 mm
VPE 50 St.
Schelle SCH 1623 GR
FSC68023 | 068023
Polyamid, Nylon
16 mm
23 mm
VPE 50 St.
Schelle SCH 2332 GR
FSC68032 | 068032
Polyamid, Nylon
23 mm
32 mm
VPE 25 St.

Produktbeschreibung

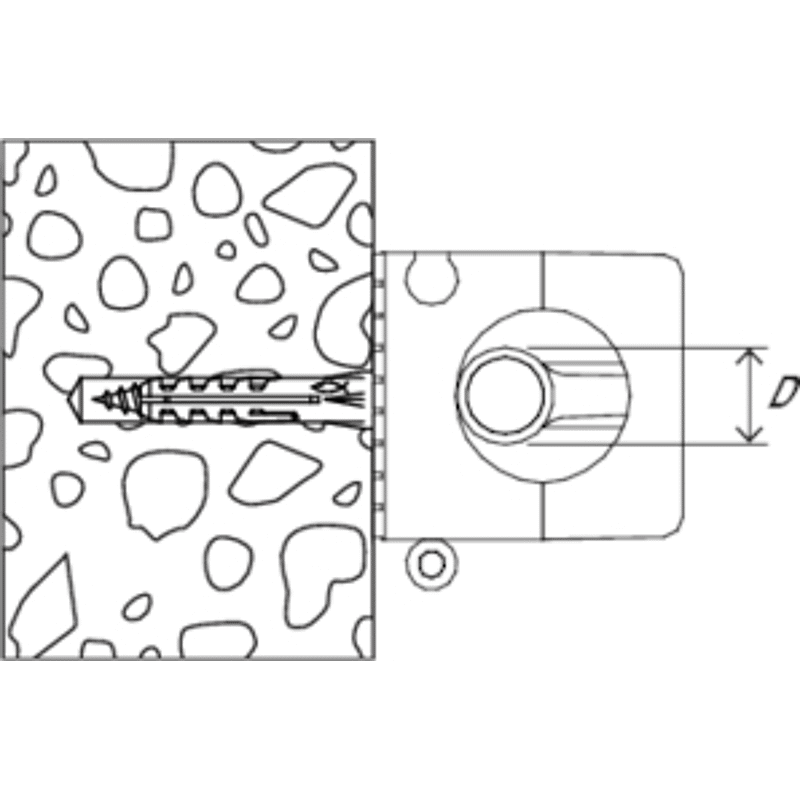

Die fischer Schelle SCH ist eine Befestigungslösung, um Kabel und Kunststoff-Isolierrohre mit verschiedenen Durchmessern aufzunehmen. Die Schelle wird mit dem fischer Nageldübel N 5 installiert. Beim Einschlagen spreizt die Nagelschraube die Dübelhülse gegen die Bohrlochwandung. Danach werden die Kunststoff-Isolierrohre und die Kabel in die Schelle eingelegt und durch Einstecken des Verschlussbügels fixiert.

Funktionsweise

  • Die Schelle SCH ist auf die Befestigung mit N 5 Nageldübeln abgestimmt.
  • Der Nageldübel N wird beim Einschlagen der Nagelschraube gespreizt und hält durch Anpressdruck an der Bohrlochwandung.
  • Anschließend werden die Kabel oder Rohre in die Schelle SCH eingelegt und durch Einstecken des Verschlussbügels fixiert.
  • Die Innenzungen passen sich an unterschiedliche Kabel- oder Rohrdurchmesser an.
  • Temperaturbeständigkeit im montierten Zustand von -40 °C bis +80 °C.

Anwendungen

Zur Befestigung von:

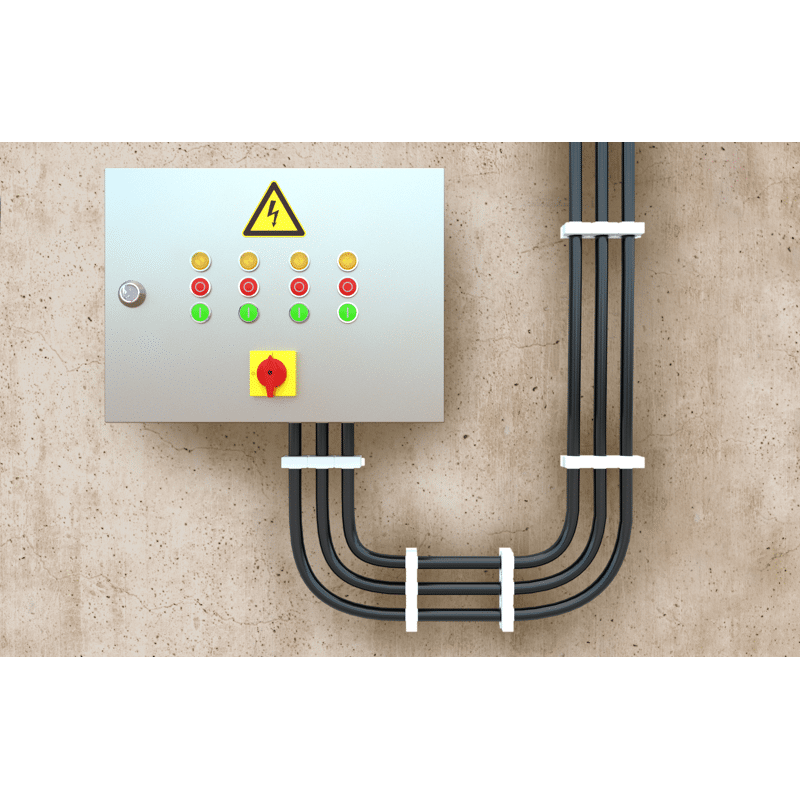

  • Elektrokabeln

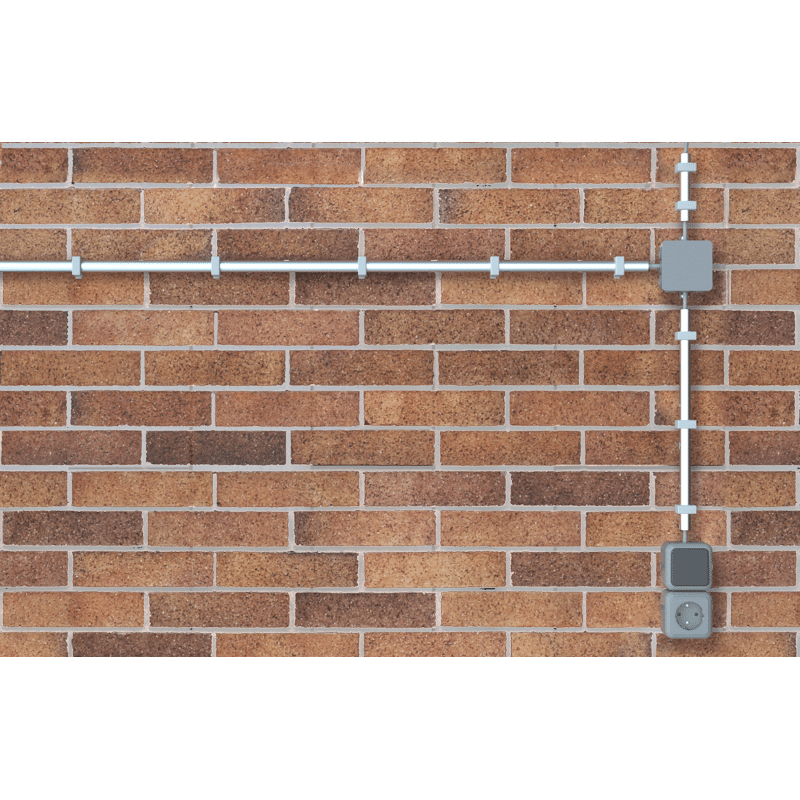

  • Flexiblen und starren Kunststoff-Isolierrohren

Baustoffe

Bei Verwendung von NageldübelN:

  • Beton
  • Hochlochziegel
  • Hohlblock aus Leichtbeton
  • Kalksand-Lochstein
  • Kalksand-Vollstein
  • Mauerziegel
  • Naturstein
  • Porenbeton
  • Vollgips-Platten
  • Vollstein aus Leichtbeton
