Bewehrungsanker FRA
Top Features
- ETA-Zulassung.
- Maximale Flexibilität: Ausführung mit Injektionsmörteln FIS SB, FIS EM Plus, FIS V und FIS V Plus möglich.
- Montage in diamantgebohrten Löchern mit FIS EM Plus.
- Verankerung sehr hoher Zuglasten durch Anschlussgewinde.
- Verankerung wie bei einbetonierten Bewehrungsstäben nach Eurocode 2 und DIN 1045-1.
Vorteile
- Bei Verwendung des Injektionsmörtels FIS EM Plus ist auch die Montage in diamantgebohrten Löchern zugelassen.
- Der FRA kann je nach Anforderung mit Injektionsmörteln FIS SB, FIS EM Plus, FIS V oder FIS V Plus verwendet werden und bietet dadurch maximale Flexibilität.
- Der FRA mit Anschlussgewinde aus nicht rostendem Stahl nutzt die Tragfähigkeit des Betons voll aus. Dadurch können sehr hohe Zuglasten in den Verankerungsgrund eingeleitet werden.
- Durch das Anschlussgewinde wird die Verankerung sehr hoher Zuglasten ermöglicht.
Technische Daten
| Baustoff | gerissener Beton, ungerissener Beton |
| Befestigungsdicke max. | 60 mm |
| Dicke des Anbauteils max. | 60 mm |
| Montageart | Durchsteckmontage |
| Werkstoff | rostfreier Stahl |
| Zulassung | Ja |
| Produktart | Bewehrungsanker |
Ausführungen
Produkte: 3
Sortierung:
Relevanz
Gesamtlänge
[mm]
Bohrernenn-ø
[mm]
Produktbeschreibung

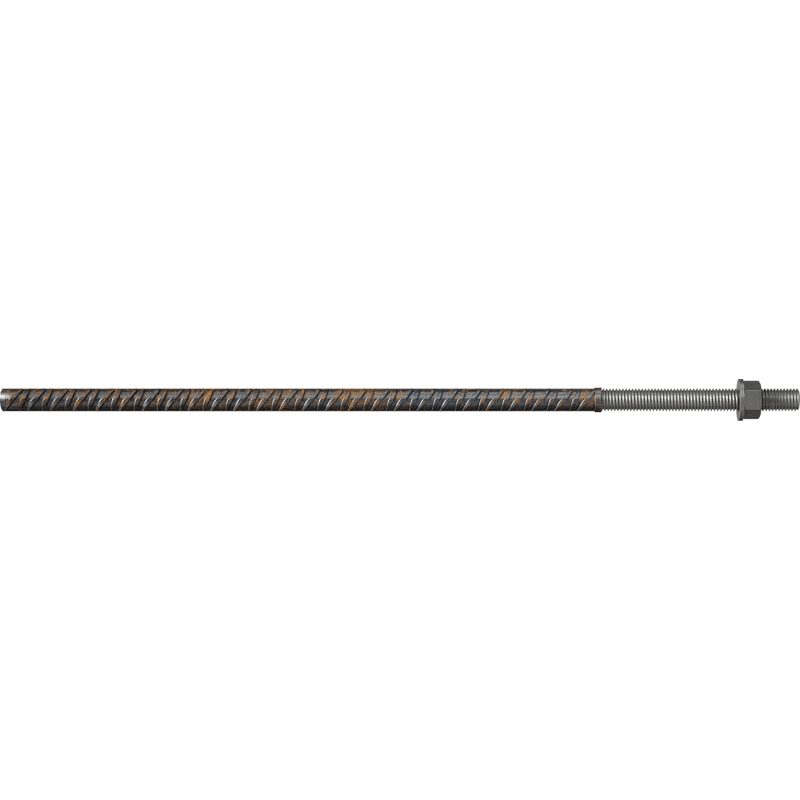

Der fischer Bewehrungsanker FRA ist ein Betonstabstahl mit reibgeschweißtem Gewindeteil aus nicht rostendem Stahl. Der FRA ist eine Systemkomponente für Bewehrungsanschlüsse mit den fischer Injektionsmörteln FIS V, FIS V Plus und FIS EM Plus. Mit der Injektionshilfe wird der Mörtel blasenfrei in das Bohrloch injiziert. Der Mörtel verklebt den Bewehrungsstab vollflächig mit der Bohrlochwand. Der fischer Bewehrungsanker FRA ist zugelassen für nachträglich eingemörtelte Übergreifungsstöße, Anschlussbewehrungen und Vernadelungen.
Funktionsweise
- Verankerung wie bei einbetonierten Bewehrungsstäben nach Eurocode 2 und DIN 1045-1.
- Mit der Injektionshilfe wird der Mörtel blasenfrei in das Bohrloch injiziert. Aufgrund der Geometrie wird dabei im Bohrloch ein Staudruck erzeugt, der die Injektionshilfe samt Verlängerungsschlauch automatisch aus dem Bohrloch drückt.
- Der Mörtel verklebt den Bewehrungsstab vollflächig mit der Bohrlochwand.
- Für die zulassungskonforme Ausführung ist in Deutschland eine Zertifizierung erforderlich. Die fischer Akademie bietet entsprechende Schulungen an.
Anwendungen

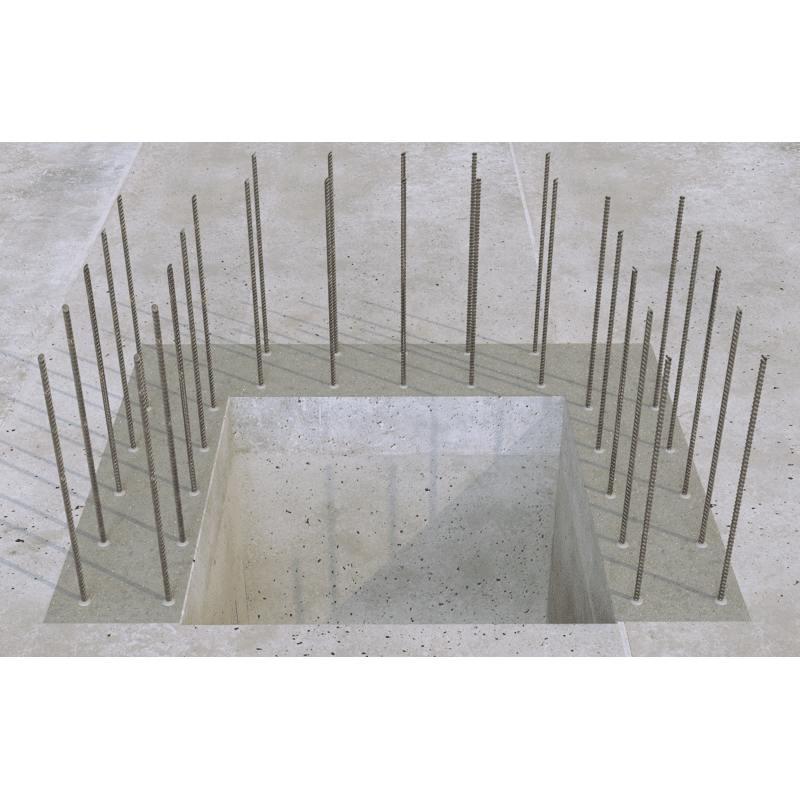

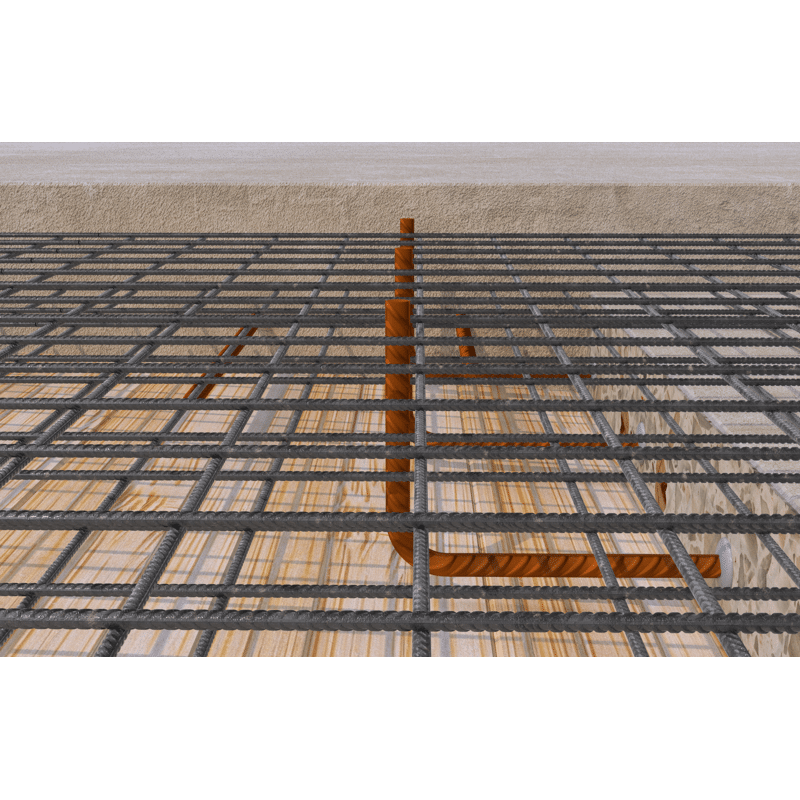

- Nachträglich eingemörtelte Betonstabstähle für z. B. Übergreifungsstöße, Endverankerungen, Anschlussbewehrungen, Vernadelungen etc.
- Bewehrungsanker FRA
Baustoffe
Zugelassen für:
- Beton C20/25 bis C50/60, gerissen und ungerissen
